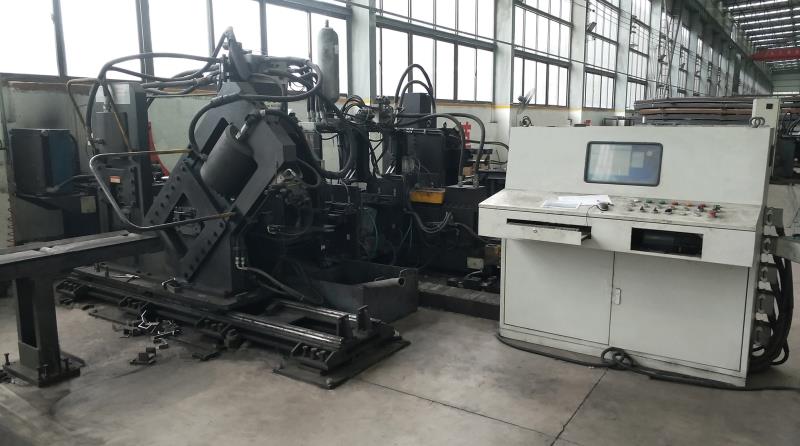

UL系列高速數控槽鋼三面沖孔生產線
欄目:鐵塔及鐵附件數控成套加工設備 發布時間:2020-06-04 17:33

  ■ UL 系列高速數控槽鋼三面沖孔生產線 UL Series high speed CNC channel steel three side punching production line ◆適用范圍 Application 本生產線主要用于電力、通訊、汽車、鋼結構等行業的角鋼、槽鋼和帶鋼型材的沖孔、切斷作業。 The production line is mainly used for punching and cutting of angle steel,channel steel and strip steel profiles in power, communication,automobile,steel structure and other industries.

  ◆產品結構特征 Product structure characteristics 1、采用鋼板組合機構,體積小、重量輕、剛性好。 2、本設備液壓系統以電磁閥換向,結構簡單、使用 方便、便于維修。 3、本設備實現了角鋼兩翼的多準距沖孔和槽鋼三面 多孔距沖孔。 4、本設備剪切單元為單刃剪切,保證了良好的切口 質量。 5、本設備實現了多品種、多孔徑的沖孔,基本滿足 了肢邊寬度不大于 140 的角鋼及寬度小于 180 的槽鋼和 帶鋼的加工工藝要求。 6、本設備采用的加工工藝與角鋼、槽鋼舊加工工藝 相比較,縮短了輔助工作時間,提高了工作效率。

  1.Adopt steel plate combination mechanism,small volume,light weight,good rigidity. 2.The hydraulic system of the equipment changes direction with solenoid valve,which is simple in structure,convenient in use and convenient for maintenance. 3.The equipment realizes the multi accurate distance punching of two wings of angle steel and the multi hole distance punching of three sides of channel steel. 4.The cutting unit of the equipment is single blade cutting,which ensures good cutting quality. 5.The equipment realizes the punching of various varieties and multi apertures,and basically meets the processing technology requirements of angle steel with limb width no more than 140 and channel steel and strip steel with width less than 180. 6.Compared with the old processing technology of angle steel and channel steel,the processing technology of this equipment shortens the auxiliary working time and improves the working efficiency.

  ◆技術參數 Technical parameter

型 號 Model UL0816   UL0820

    槽鋼 Channel (mm) 8 號 16 號   8 號 20 號

加工范圍   角鋼 Angle steel (mm) 50-100   50-160

Processing area   扁鋼 Flat steel (mm) 50-140   70-200


    毛坯最大長度 Maximum length (m) 12   12

      圓孔 circular holeφ22
    腹 板 Web
最大沖孔直徑 (mm)   長孔 Long hole 22x50


Maximum Piercing diameter     圓孔 circular holeφ18

    翼板 Wing plate
    長孔 Long hole 18x50


    沖孔力 (KN) 700   1000
    Punching force


    沖孔模位數 ( 個 )   3
沖孔 punching   Number of punching die

    沖頭數目 ( 個 )   3 + 3 + 3
    Number of hole punching


    沖孔排數   任意排 Any row
    Row of hole punching


數控軸數 ( 個 )   4
Number of axis


打字頭組數 Group of marking characters   2 組

每組最大字符數量 ( 個 )   雙排 12 個字
Maximum characters per groups


液壓系統壓力 Hydraulic system pressure(Mpa)   25

氣動系統壓力 Pneumatic system pressure(Mpa)   0.8

送料速度 Feeding speed(m/min)   30-60

沖孔頻率 Punching frequency(次 /min)   40-45

電機總功率 Main motor power (Kw)   30

外形尺寸 Contour dimension(mm) ≈ 25000×5000×2000   ≈ 25000×5000×2000

設備重量 Machine weight(T) 約 13   約 15
